テレビと周辺装置の接続

• まず、テレビに下記３種類があることを理解いただく必要がある（地上波ディジタル放送面から）
  • VHF、UHF analogue、UHF digital、BS analogue、BS digitalなど、要はすべてのtunerを備えているもの（最新機種）
  • VHF、UHF analogue、BS analogueなどの一部のtunerを備えているもの（少々古い機種）
  • VHSやUHF analogueだけtunerを有するもの（かなり古い機種）


• また、録画機器にも全く同様に、下記３種類があることを理解いただく必要がある。
  • VHF、UHF analogue、UHF digital、BS analogue、BS digitalなど、要はすべてのtunerを備えているもの（最新機種）
  • VHF、UHF analogue、BS analogueなどの一部のtunerを備えているもの（少々古い機種）
  • VHSやUHF analogueだけtunerを有するもの（かなり古い機種）


• これらの、機器の接続に「テレビと録画機器の組み合わせ」となりそうなのだが、単にそうではない。混乱するので、一旦これは忘れて、次のように考えてみるとよい。

以下、テレビはTV、録画装置はRECで示す。


• 放送にはVHF、UHF analogue、UHF digital、BS analogue、BS digitalなどがあるのだが、この放送種別毎にテレビと録画機器の接続を考えなければならない。tunerの有り場所により接続をそれぞれ考えなければならないからである。
  一つの放送種別、例えば地上波 digitalを例としておこう。


• Recorderは再生画像をTVで見るために、必ず「出力(Rec側)→入力(TV側)」という接続が行われるのは理解できるだろう。この接続を説明しておこう。

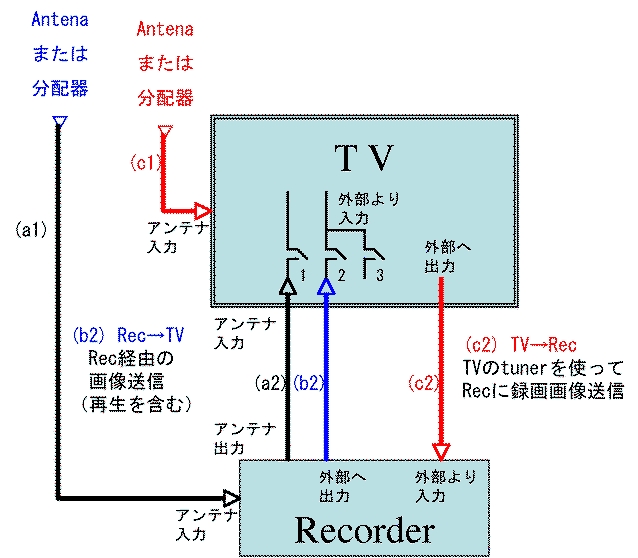

  TVだけを見る場合・・・TVのONにし、入力を「1」にしておく（入力切換をしなければここになる）。(a1)(a2)の経路でTVは見える（この経路は内部接続されているようだ）。Recに電源を入れるかどうかは関係ない。 Recを使いたい場合・・・当然両方をONにする。TVの入力切換を行う（図では(2)に）、こうすると(a2)の黒線は使われなくなり、(b2)の青線が使われるようになる。当然、以降のTV操作は完全にRecの本体やリモコン操作に依存し、TVは単なる従属的なモニターとして機能することになる。 最新TVに最新Recの場合・・・図の赤線部分の接続は必要ない。いろいろな制約もない。（理由は以降でわかるだろう） 最新TVに古Recの場合・・・図の赤線の接続が必要 古いRecなどで、地上波digitaiのtunerがRecに無いのだが、TVは新しいので、地上波digitaiのtunerが有るという場合がある。このような場合には、TVのtunerを使い画面を見ながら、Recで録画する方法がとれる。このために、地上波digitalの周波部分は、アンテナからTVに入れ、TV出力からRec入力に接続する必要がある。 この場合は、今見ている画面しか録画出来ない、TVをOFFすれば録画出来ないのは容易にわかるだろう（TVのOFFによりtunerなどが働かない）。さらに、tunerが無い部分（この場合は地上波digital）の録画予約は出来ないのもおわかりだろう。 ついでであるので、もう少し付け加えるが、 録画の予約をしている場合、tunerがRecにある場合は、TVのON/OFFに関係なく、予約録画が出来るのはおわかりだろう（上の「新TVに古Recの場合」を除く）。 更に、以上は「地上波digital放送、BS放送など放送種別毎に考えなければならないこと」である点を注意しておこう。 こんなことだから、多少わかる人でも「最新TVに古Recの場合」「古いTVに最新Rec」などの利用には「ええと、こうしたいから、こう操作して」と考えてしまう。弱い人には無理で、結果的には両方最新に買い換える人が多いだろう。両方買い換えざるを得なくなる人が多い、ということになるのだろう。古いTVに古いRec、TV Tunerを買うと言うことも出来るのだが、そこまで考える人は、多分こんな記事を見る必要もないだろう。




• もう頭に入ってしまったと思うのだが、次の４種類の組み合わせがあるということである。
  (1) TVに地上波digital tuner有り、RECに地上波digital tuner有り（両方最新）、
  (2) TVに地上波digital tuner有り、RECに地上波digital tuner無し（テレビだけ最新）、
  (3) TVに地上波digital tuner無し、RECに地上波digital tuner有り（記録装置だけ最新）、
  (4) TVに地上波digital tuner無し、RECに地上波digital tuner無し（両方古い）、


• (a1)(a2)(c1)のルートはアンテナ系であるから、周波数は放送周波数である（CATVなどで変換されている場合は別）
  しかし、(b2)(c2)のルートはTVで見る画像と音が流れればよいのだから、周波数的にはアンテナ系とは全然別物である。
  また、青色のルートは「Recでの再生をTVに送る、Recで記録中の画像を見る、記録中に別の番組を見る」などに共用される。
